Nola hobetu dezake ardatz elektronikoak errograbatuzko inprimaketa-makina batek inprimatzeko zehaztasuna eta ontzi malguaren eraginkortasuna

Ohm berdeagaratzen duArdatz Elektronikoa Rotograbatu Inprimatzeko Makinaontzi malguko materialetan kolore anitzeko inprimaketa zehatza bilatzen duten fabrikatzaileentzat. Serbo-gidatutako kontrolarekin, tentsioaren kudeaketa koordinatuarekin eta koloreen erregistro zehatzarekin, ekipo honek inprimatze-kalitate koherentea eta roll-to-roll produkzio eraginkorra onartzen ditu.

Ardatz elektronikoko errograbatuaren inprimatzeko makina plastikozko filmetan, paperean eta beste roll-material bateragarrietan kolore anitzeko inprimaketa zehatza eta errepikagarria emateko diseinatuta dago. Eraikuntza-sistemak elektronikoki koordinatuz, ohiko ardatz mekanikoen konexioetan soilik fidatu beharrean, operadoreei inprimatze-prozesuan zehar web mugimendua eta koloreen erregistroa kudeatzen laguntzen die. Artikulu honek teknologiaren funtzionamendua, osagai nagusiak, substratu bateragarriak, funtsezko zehaztapenak eta ekipamenduak aukeratzeko gogoeta praktikoak azaltzen ditu. Green Ohm-en makinen konfigurazioak ontzi malguaren ekoizpena nola onartzen duen eta erosleek inprimatzeko lerro berri batean inbertitu aurretik ebaluatu behar dutena aztertzen du.

Aurkibidea

1. Zer da Ardatz Elektronikoa Rotogravure Inprimatzeko Makina?
2. Nola funtzionatzen du ardatz elektronikoen teknologiak?
3. Zein ezaugarrik eragiten dute inprimaketaren errendimenduan?
4. Zein material inprima ditzake makinak?
5. Zein dira zehaztapen tekniko nagusiak?
6. Non erabiltzen da inprimatzeko ekipo hau?
7. Nola hautatu behar dute erosleek makina egokia?
8. Nola mantendu dezakete eragileek errendimendu koherentea?
9. Maiz egiten diren galderak
10. Ondorioa

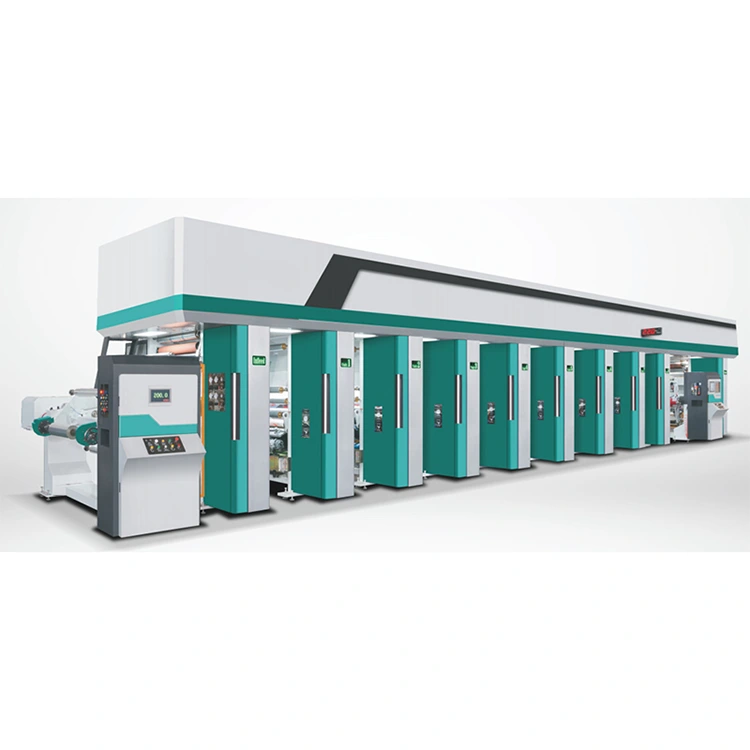

1. Zer da Ardatz Elektronikoa Rotogravure Inprimatzeko Makina?

Ardatz elektronikoko errograbatuaren inprimatzeko makina inprimaketa-unitate anitzen mugimendua kontrolatzeko elektronikoki koordinatutako unitateak erabiltzen dituen inprimaketa-sistema industriala da. Ezarritako grabatua inprimatzeko prozesua serbo eta automatizazio teknologia modernoekin konbinatzen du kolore anitzeko inprimaketa zehatza material erroiluen etengabeko inprimaketari laguntzeko.

Grabatuzko inprimaketa konbentzionalean, grabatutako zilindroek tinta substratu batera transferitzen dute, ondoz ondoko inprimaketa-estazioetatik igarotzean. Zilindro bakoitzak irudiaren kolore edo zati jakin bat adierazten du. Estazio hauen arteko sinkronizazio zehatza ezinbestekoa da, web-mugimenduaren desbideratze txiki batek ere kolore okerrak ikus ditzakeelako.

Ardatz-kontrol elektronikoak kontrol-sistema baten bidez gidatzeko ardatz garrantzitsuak koordinatzen ditu, behar diren abiadura eta posizio-erlazioak mantentzen lagunduz. Planteamendu honek sinkronizazioa eta doikuntza erraztu ditzake mekanikoki lotuta dauden antolamenduekin alderatuta, makinaren konfigurazioaren arabera.

Ohm berdea-ek plastikozko filmetan, paperetan eta beste roll-material bateragarrietan kolore anitzeko inprimatzeko irtenbide elektroniko bat eskaintzen du. Bere konfigurazioak inprimaketa serbo-gidatua, erregistro informatizatua eta tentsioaren kontrola konbinatzen ditu ontzi malguaren ekoizpenaren eskakizun praktikoei erantzuteko.

2. Nola funtzionatzen du Ardatz Elektronikoen Teknologiak?

Inprimatze-prozesua desbobinatzeko unitateak substratu-erroilu bat makinan sartzen duenean hasten da. Sarea inprimatzeko estazioetatik igarotzen da, non grabatutako zilindroek tinta materialari transferitzen dioten. Inprimatze-fase bakoitzaren ondoren, substratua lehortze-atale batetik pasatzen da hurrengo estaziora edo birbobinatze-unitatera joan aurretik.

Koordinazio elektronikoak prozesu hau onartzen du, materiala mugitzeko eta inprimatzeko zilindroak funtzionatzeko ardura duten unitateak sinkronizatuz. Kontrolagailu logiko programagarri batek (PLC), serbo-gidatutako tentsio-kontrolak eta erregistro-doikuntzak elkarrekin lan egiten dute produkzio-baldintza egonkorrak mantentzen laguntzeko.

1. Desegitea:Erroilua muntatzen da eta substratua makinan sartzen da tentsio kontrolatuan.
2. Web orientabidea:Materialak inprimatze-lerroan zehar aurreikusitako bidea jarraitzen du, kokapen koherentea mantentzen laguntzen du.
3. Tinta transferentzia:Inprimaketa-zilindro grabatuek beharrezko tinta-ereduak transferitzen dituzte substratura.
4. Koloreen erregistroa:Erregistro-kontrolek ondoz ondoko kolore-inpresioen posizioak koordinatzen dituzte.
5. Lehortzea:Lehortze-sistemak behar den disolbatzaile edo hezetasun kantitatea kentzen du, tinta-sistemaren eta funtzionamendu-baldintzen arabera.
6. Atzeratzea:Inprimatutako materiala erroilu batean biltzen da, gero ikuskatzeko, laminatzeko, zatitzeko edo bihurtzeko.

Benetako inprimatze-kalitatea sinkronizazio elektronikoa baino gehiagoren araberakoa da. Zilindroaren egoerak, substratuaren propietateek, tintaren formulazioak, lehortze-baldintzak, makinen konfigurazioa eta operadorearen prozedurek eragina dute amaierako emaitzan.

3. Zein ezaugarrik eragiten dute inprimaketaren errendimenduan?

Servo-Drived Inprimaketa Kontrola

Servo unitateek inprimatzeko ardatzen kontrol koordinatua ahalbidetzen dute eta abiadura eta posizioaren kudeaketa zehatza onartzen dute. Behar bezala konfiguratuta, erregistro-desbideraketak murrizten lagun dezakete eta konfigurazio-doikuntzak kudeatuago egiten dituzte kolore anitzeko ekoizpenean.

Begizta itxiko tentsioaren kudeaketa

Film malguak eta paper meheak luzatu, zimurtu edo alda daitezke sarearen tentsioa ezegonkorra denean. Green Ohm-en deskribatutako konfigurazioak hiru motorreko begizta itxiko tentsioaren kontrola erabiltzen du materialaren manipulazioa koordinatzeko. Tentsio-ezarpen egokiak ezinbestekoak dira sarearen mugimendua murrizteko eta inprimatze-dimentsio koherenteak mantentzeko.

Kolore-erregistro informatizatua

Erregistro horizontaleko eta bertikaleko doiketek kolore-inpresio indibidualak lerrokatzen laguntzen dute. Aurre-erregistratzeko funtzioek konfigurazioa ere onartzen dute ekoizpen osoa hasi aurretik. Gaitasun hauek bereziki erabilgarriak dira kolorez kolore lerrokatze zehatza behar duten grafiko zehatzetarako, testu finetarako eta ontzi-diseinuetarako.

Tinta hornidura eta Doctor Blade muntaia

Tinta transferitzeko arrabolak tinta hornitzen du inprimatze-prozesurako, eta brotxak zilindroaren gainazaletik gehiegizko tinta kentzen du. Green Ohm-ek doikuntza eta pala aldaketak errazteko diseinatutako doktore-blade antolamendu independentea deskribatzen du. Lamaren egoera egokiak eta tintaren kudeaketak irudi garbia erreproduzitzen laguntzen du.

Lehortze eta Segurtasun Kontrol Integratuak

Lehortzeko sistemak aire-fluxu kontrolatua eta tenperatura kudeaketa erabiltzen ditu tinta lehortzeko. Ukipen-pantaila kontrolatzeko eta matxurak diagnostikatzeko funtzioek operadoreei funtzionamendu-baldintzak behatzen eta arazoak identifikatzen lagun diezaiekete. Aireztapena, disolbatzaileak maneiatzea eta makinen segurtasun-neurri egokiak ezinbestekoak izaten jarraitzen dute disolbatzaileetan oinarritutako tintekin inprimatzean.

• Elektronikoki koordinatutako inprimagailuak.
• Begizta itxiko tentsioaren kudeaketa sarearen egonkortasunerako.
• Koloreen erregistroaren doikuntza horizontala eta bertikala.
• Tinta transferitzeko eta birrintzeko sistemak tinta kontrolatuta aplikatzeko diseinatuta.
• Lehortzeko, kontrolatzeko eta makinen matxurak diagnostikatzeko funtzioak.

4. Zein material inprima ditzake makinak?

Substratuaren bateragarritasuna funtsezko faktorea da rotograbatua inprimatzeko makina hautatzeko orduan. Material ezberdinek trakzio-propietate, gainazaleko ezaugarri, lodiera eta tinta atxikitzeko eskakizun desberdinak dituzte. Substratua, zilindro-grabatua, tinta eta lehortze-baldintzen konbinazio zuzena beharrezkoa da emaitza fidagarriak lortzeko.

Ohm berdea-ek honako material sorta hauek zerrendatzen ditu bere ardatz elektronikoaren konfiguraziorako:

Barruti hauek fabrikatzaileak zerrendatutako materialen parametroak dira, ez dira kalifikazio guztiak baldintza berdinetan exekutatzeko bermea. Erosleek nahi diren substratua, tinta-sistema, lodiera eta ekoizpen-eskakizunak berretsi beharko dituzte eskaera egin aurretik.

5. Zein dira zehaztapen tekniko nagusiak?

Ondorengo taulak Green Ohm-en YG-8 serieko ardatz elektronikoen errotagrabatzeko inprimatzeko makinarako argitaratutako zehaztapen nagusiak laburbiltzen ditu. Balioak egungo aurrekontuarekin eta azken akordio teknikoarekin konfirmatu behar dira erosi aurretik.

* Fabrikatzaileak argitaratutako zehaztapenak mm/min unitateak erabiltzen ditu abiadura mekaniko eta inprimatze maximoetarako. Goiko balioak m/min gisa adierazten dira zerrendatutako zifren behin-behineko interpretazio gisa soilik. Berretsi unitate zuzenak eta funtzionamendu-abiadura nominalak zuzenean Green Ohm-ekin zifra hauek ekoizpen-plangintzarako erabili aurretik.

850 mm-ko modeloak web eskakizun estuagoetara egokitzea izan daiteke, eta 1.050 mm-ko eta 1.250 mm-ko modeloek substratu-gaitasun handiagoa eskaintzen dute. Eredu egokia amaitutako paketeen dimentsioen, materialaren erabileraren, inprimatze-diseinuaren, zilindroaren zehaztapenen eta aurreikusitako irteeraren araberakoa da, webaren zabaleraren ordez.

6. Non erabiltzen da inprimatzeko ekipo hau?

Ardatz-grabazio elektronikoaren inprimaketa garrantzitsua da ekoizpen luzeetan grafiko errepikagarriak behar dituzten fabrikatzaileentzat. Bere egokitasuna ontziaren diseinuaren, beharrezko inprimatze-kalitatearen, substratuaren, tinta-sistemaren eta beheranzko bihurtze-prozesuaren araberakoa da.

Elikagaien ontzi malgua

Mokadu-poltsetarako, gozokien bilgarrietarako, janari lehorreko ontzietarako eta beste pakete malguetarako erabiltzen diren film inprimatuek koloreen erreprodukzio koherentea eta grafiko argiak behar dituzte askotan. Amaitutako ontzi-egiturak elikagaiekin harremanetan jartzeko eta biltzeko baldintzak ere bete behar ditu.

Kontsumo-ondasunen ontziratzea

Detergentea betetzeko paketeek, zainketa pertsonaleko ontziak eta etxeko produktuen poltsek kolore anitzeko inprimatutako filmak erabil ditzakete marka, produktuaren informazioa eta erabilera-argibideak komunikatzeko.

Paperean oinarritutako ontziratzea

Paper-kalifikazioa eta tinta-sistema bateragarriak direnean, grabatu bidezko inprimaketak dekorazio-diseinuak, errepikapen-ereduak eta irudien erreprodukzio koherentea behar duten ontziratzeko material inprimatuak onartzen ditu.

Material malgu industrialak

Ontziak egiteko industria-aplikazio batzuek inprimatutako filmak erabiltzen dituzte identifikaziorako, produktuen informaziorako edo ikusmen bereizteko. Erosleek erresistentzia kimikoa, substratuaren errendimendua eta azken erabilera-eskakizunak ebaluatu behar dituzte inprimatze-prozesua hautatu aurretik.

Geroago laminazioa, zirketa edo poltsak egingo dituzten ontzietarako, inprimatze-kalitatea ebaluatu behar da bihurketa-lerro osoaren errendimenduarekin batera.

7. Nola hautatu behar dute erosleek makina egokia?

Inprimatzeko makina aukeratzeak abiadura maximoa edo erosketa prezioa alderatzea baino gehiago dakar. Ekoizpen-taldeek ekipamenduak beren benetako lanekin, aurreikusitako erabilerarekin, funtzionamendu-ingurunearekin eta mantentze-gaitasunekin lotu behar dituzte.

1. Egiaztatu substratuaren barrutia.Film motak, lodiera, paper-mailak, gainazaleko tratamenduak eta etorkizunean espero diren material-aldaketak identifikatzea.
2. Definitu behar den web-zabalera.Kalkulatu erabilgarri den inprimatzeko zabalera, ertz-marjinak eta materialaren erabilera sortzen dituzun ontzi-diseinuetarako.
3. Zehaztu kolorea eta erregistro-baldintzak.Berretsi kolore kopurua, irudiaren konplexutasuna, erregistro-tolerantzia eta ikuskapen-metodoa.
4. Ebaluatu ekoizpen-abiadura errealista.Eskatu espero diren exekuzio-abiadurak zure substratuarekin, tintarekin, zilindroaren errepikapenarekin eta lehortzeko baldintzekin, abiadura mekaniko maximoan soilik fidatu beharrean.
5. Kontrol-sistema berrikusi.Argitu serbo konfigurazioa, erregistroaren doikuntza, tentsio-kontrolaren portaera, operadorearen interfazea, alarmak eta arazoak konpontzeko laguntza.
6. Egiaztatu utilitateak eta instalazio beharrak.Ebaluatu ahalmen elektrikoa, aireztapena, lehortze-energia, solairuko lekua, ihes-baldintzak eta aplikagarriak diren segurtasun-arauak.
7. Zerbitzua eta prestakuntza planifikatzea.Berretsi instalazio-laguntza, operadoreen prestakuntza, ordezko piezak, prebentziozko mantentze-lanak eta salmenta osteko erantzun-moldaketak.

Eskaera egin aurretik, eskatu proposamen tekniko zehatza eta, ahal den neurrian, lagin-proba bat antolatu material eta artelan adierazgarriak erabiliz. Horrek proposatutako konfigurazioa benetako ekoizpen-ingurunerako egokia dela egiaztatzen laguntzen du.

8. Nola mantendu dezakete eragileek errendimendu koherentea?

Ohiko mantentze-lanak aurreikusi gabeko geldialdiak murrizten laguntzen du eta inprimatze-koherentzia babesten du. Mantentze-programa praktiko batek fabrikatzailearen funtzionamendu-eskuliburua jarraitu behar du eta ekoizpen-intentsitatea, tinta-kimika, substratu mota eta ingurumen-baldintzak kontuan hartu behar ditu.

• Ikuskatu inprimatzeko zilindroak:Egiaztatu irudien transferentzian eragina izan dezaketen kalteak, kutsadurak, higadurak eta arazoak.
• Mantendu mediku-ontziak:Ikuskatu pala ertzak, muntaketa, kontaktu-baldintzak eta ordezkapen-tarteak.
• Egiaztatu tentsio ezarpenak:Berrikusi deskonbinazio, interstation eta birbobinatze tentsioa materiala edo lanaren zehaztapenak aldatzean.
• Monitorearen erregistroa:Egiaztatu lerrokatzea abiaraztean, material aldaketaren ondoren eta ekoizpen osoan.
• Garbitu tinta maneiatzeko osagaiak:Jarraitu tinta zirkulatzeko, hondakinak kentzeko eta disolbatzaileen manipulaziorako onartutako prozedurak.
• Egiaztatu lehortzeko sistema:Kontrolatu aire-fluxua, tenperatura kontrolak, aireztapena eta segurtasun-blokeoak.
• Ikuskatu unitateak eta kontrolak:Jarraitu gomendatutako ikuskapen-egutegia serbo-sistemen, sentsore, PLC osagaien eta konexio elektrikoen.
• Erregistratu funtzionamendu-datuak:Dokumentatu errepikatzen diren akatsak, geldialdi-denborak, hondakinak eta doikuntzak etengabe hobetzen laguntzeko.

Disolbatzaile-oinarritutako tintak erabiltzean, operadoreek makinaren fabrikatzailearen argibideak eta aplikagarriak diren suaren, aireztapenaren, isurketen eta laneko segurtasun-baldintzak jarraitu behar dituzte. Mantentze-lanak behar bezala prestatuta dauden langileek bakarrik egin beharko dituzte ekipamendua egoera seguruan jarrita.

9. Maiz egiten diren galderak

Q1: Zein da ardatz elektronikoaren errotagrabazioaren inprimatzeko makina baten abantaila nagusia?

Bere abantaila nagusia elektronikoki koordinatutako unitatearen kontrola da, inprimatzeko unitate sinkronizatuak eta koloreen erregistro zehatza onartzen dituena. Tentsioaren kudeaketa egokiarekin eta konfigurazio zuzenarekin konbinatuta, koherentzia hobetzen eta doikuntzak errazten lagun dezake kolore anitzeko roll-to-roll ekoizpenean.

Q2: Zein material dira bateragarriak Green Ohm-en makinarekin?

Zerrendatutako materialen artean, PET, nylon, PE, OPP, BOPP, CPP, PVC, zelofana eta papera zehaztutako lodiera edo oinarrizko pisu-tarteetan daude. Benetako bateragarritasuna materialaren kalifikazioaren, tinta-sistemaren, gainazaleko tratamenduaren eta makinaren konfigurazioaren araberakoa da. Berretsi nahi duzun substratuaren baldintzak erosi aurretik.

Q3: Zein da YG-8 seriearen inprimatze-abiadura maximoa?

Produktu-orriak 420-ko gehienezko abiadura mekanikoa eta 400-eko gehienezko inprimatze-abiadura zerrendatzen ditu, baina argitaratutako unitatea ez dator bat industria-lerro-abiaduraren notazio arruntarekin. Erosleek Green Ohm-en unitate zuzenen, baldintza kalifikatuen eta espero den produkzio-abiaduraren berrespena idatziz lortu behar dute.

4.G.: Nola aukeratzen dut YG-8-850, YG-8-1050 eta YG-8-1250 artean?

Zerrendatutako desberdintasun nagusia sarearen gehienezko zabalera da: 850 mm, 1.050 mm eta 1.250 mm, hurrenez hurren. Aukeratu eredua ontziaren dimentsioen, lanaren diseinuaren, substratuaren erabileraren eta ekoizpen planen arabera. Era berean, egiaztatu solairuko espazioaren baldintzak, elikadura-hornidura eta instalazio-baldintzak.

Q5: Zer prestatu behar dut aurrekontua eskatu aurretik?

Prestatu substratu mota eta lodiera, web-zabalera, inprimatzeko kolore-kopurua, artelanak edo laginak, zilindroaren errepikapen-eskakizunak, xede-irteera, tinta-sistema eta aurreikusten diren prozesuak. Xehetasun hauek fabrikatzaileari beharrezko konfigurazioa ebaluatzen eta galdera teknikoak identifikatzen laguntzen diote aurrekontua amaitu aurretik.

10. Ondorioa

Ardatz elektronikoko errograbatuaren inprimatzeko makina inbertsio baliotsua izan daiteke kolore anitzeko inprimaketa koordinatua, web tentsio kontrolatua eta erregistro errepikakorra eskatzen duten ontzi malguaren fabrikatzaileentzat. Emaitza onenak makinaren konfigurazioa substratuarekin, artelanekin, tinta-sistemarekin, lehortzeko eskakizunekin eta benetako ekoizpen-helburuekin lotzetik datoz. Green Ohm-en YG-8 serieak zerrendatutako hiru web-zabalera aukera eskaintzen ditu, inprimaketa-kontrola, erregistro informatizatua eta materiala maneiatzeko funtzio integratuak batera. Azken erabakia hartu aurretik, berretsi zehaztapen teknikoak, ekoizpen-abiadura-unitateak, laginak inprimatzeko emaitzak, instalazio-baldintzak eta salmenta osteko laguntza fabrikatzailearekin. Zure substratuaren eskakizunak eztabaidatzeko, erabilgarri dauden konfigurazioak konparatzeko edo neurrira egindako aurrekontua eskatzeko,jarri gurekin harremanetanOhm berdea Electronic Shaft Rotogravure Printing Machine produktuaren orrialdearen bidez.
