Kalitate koherentea, ekoizpen malgua eta gainazal lauko inprimaketa eraginkorra bilatzen duten fabrikatzaileentzat,Ohm berdeaeskaintzen duMikroordenagailuz kontrolatutako igogailu laua inprimatzeko makinaegitura erdi-automatikoarekin, mikroordenagailuen kontrolarekin, hutsean xurgatzearekin eta maiztasun aldakorreko gidatzeko teknologiarekin. Modeloaren arabera, 1.100 inprimaketa/orduko inprimatze-abiadurarekin, ekipamendu hau industria-aplikazio zorrotzetarako diseinatuta dago.
Pantaila laua inprimatzeko sistema moderno batek oinarrizko inprimaketa mugimendua baino gehiago behar du. Posizionamendu egonkorra, inprimatzeko presioa kontrolatua, tinta banaketa koherentea eta funtzionamendu praktikoa eman behar ditu. Mikroordenagailuz Kontrolatutako Igogailu Laua Pantaila Inprimatzeko Makinak LCD-oinarritutako mikroordenagailuen kontrol-sistema konbinatzen ditu maiztasun aldakorreko altxatze eta inprimatze transmisio elektrikoarekin, arraspa pneumatikoen kontrola, huts-plataforma xurgatzea eta lerrokatze funtzio erregulagarriekin. Green Ohm-ek hiru modelo eskaintzen ditu —BS-5070S, BS-6090S eta BS-80120S—, 500 × 700 mm-tik 800 × 1200 mm-ra gehienez inprimatzeko eremuekin eta 900-1.100 inprimatze/orduko abiadura gehienez. Horrek makina egokia egiten du publizitate-produktuak, akrilikoak, metalezko xaflak, zirkuitu-plakak, film-etengailuak, zeramikazko paperak, etiketa auto-itsasgarriak, txartelak, egurrezko kaxak eta bestelako material lauak egiteko.
Aurkibidea
- Zer da mikroordenagailuz kontrolatutako igogailu laua inprimatzeko makina?
- Zeintzuk dira makinaren ezaugarri nagusiak?
- Zein dira zehaztapen tekniko nagusiak?
- Zein material eta aplikazio kudeatu ditzake?
- Nola hobetzen du inprimatzeko eraginkortasuna?
- Nola aukeratu behar dute erosleek eredu egokia?
- Zer kontuan hartu behar dute operadoreek funtzionamenduan?
- Maiz egiten diren galderak
- Zergatik kontuan hartu Green Ohm pantaila lauan inprimatzeko ekipoetarako?

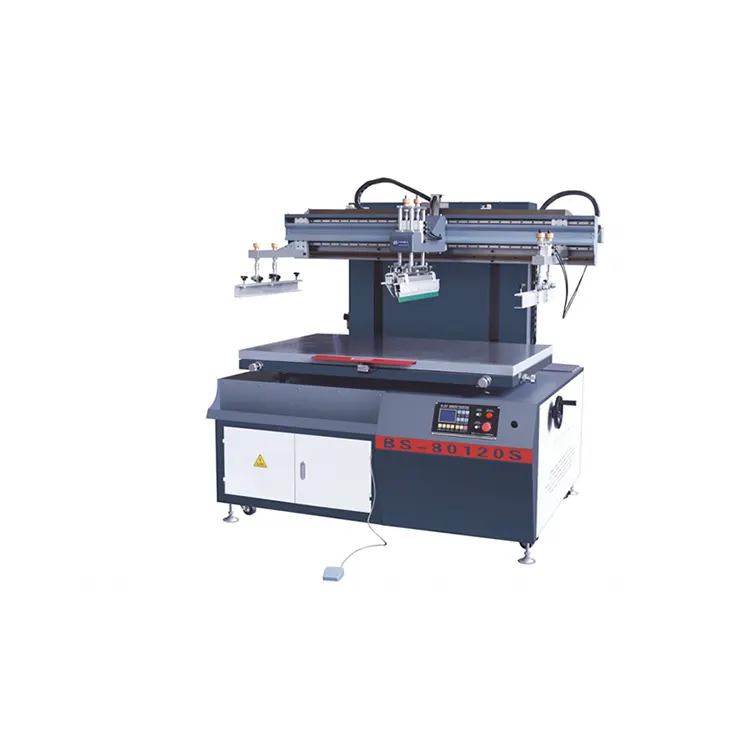

Zer da mikroordenagailuz kontrolatutako igogailu laua inprimatzeko makina?
Mikroordenagailuz kontrolatutako igogailu lauko serigrafia inprimatzeko makina bat serigrafia sistema erdi-automatiko bat da, grafikoak, testuak eta ereduak substratu zurrun edo lauetan inprimatzeko diseinatua. Eskuzko oinarrizko ekipamenduak ez bezala, makinak kontrol elektronikoa, altxatze mekanikoa, maiztasun aldakorreko abiadura doitzea eta pala pneumatikoen funtzionamendua produkzio-sistema batean integratzen ditu.
Makinak beso zuzeneko altxatzeko egitura erabiltzen du. Pantaila altxatze prozesu kontrolatu baten bidez mugitzen da inprimatzeko trazua ezkerretik eskuinera doan bitartean. LCD pantaila duen mikroordenagailuen kontrol-sistema bati esker, operadoreek funtzionamendu-funtzio nagusiak erosoago kudeatzen dituzte.
Inprimatzean, hutseko plataformak irmo eusten dio piezari posizioan. Horrek inprimatzeko trazuan nahi ez diren mugimenduak murrizten laguntzen du eta erregistro koherenteagoa onartzen du. Makinak lerrokatze-funtzio erregulagarriak ere erabiltzen ditu, operadoreek pantailaren, substratuaren eta inprimatze-plataformaren arteko erlazioa doitzeko.
Ohm berdea-en argitaratutako zehaztapenen arabera, sistema produktibitate handiko diseinatuta dago, funtzionamendu leuna eta kokapen zehaztasuna mantenduz. Eskuragarri dauden modeloek hainbat produkzio-tamaina hartzen dituzte, eta erabiltzaileek ekipamendu-ahalmena beren benetako inprimaketa-baldintzekin parekatzeko aukera ematen dute.
Zeintzuk dira makinaren ezaugarri nagusiak?
Mikroordenagailu LCD kontrola
Mikroordenagailuen kontrol sistema integratuak LCD pantaila eta operaziora zuzendutako interfaze bat erabiltzen ditu. Diseinu honek makinen ezarpenak errazten ditu produkzioan zehar kontrolatzeko eta doitzeko, eskuzko kontrol konplikatuekiko menpekotasuna murrizten duen bitartean.
Maiztasun aldakorreko altxaketa eta inprimaketa
Maiztasun aldakorreko kontrol elektrikoa altxatzeko mekanismoari eta inprimatzeko transmisioari aplikatzen zaio. Honek abiadura leunagoa doitzea eta inprimatzeko eta tinta itzultzeko kontrolatutako mugimendu birakaria ahalbidetzen du. Mugimendu egonkorra bereziki garrantzitsua da ekoizpenak ziklo luzeetan inprimatzeko kalitate errepikakorra eskatzen duenean.
Arraskailu pneumatikoa eta tinta-xafla kontrola
Arraskagailuak eta tintazko xaflak kontrol pneumatikoa erabiltzen dute presio doikuntza independentearekin. Bigarren mailako altxatze pneumatikoen funtzioak pantaila-plakaren ordezkapena eta erreminta desmuntatzea errazten du, ohiko konfigurazio lana errazten laguntzen du.
Hutsean xurgatzeko plataforma
Hutsean xurgatzeko plataforma automatikoak pieza lauak modu seguruan eusten ditu inprimatzerakoan. Pantaila lerrokatzeko doikuntza finko helduleku batekin konbinatuta, egitura honek operadoreei zuzenketa praktikoak egiten laguntzen die produkzioa hasi aurretik.
Segurtasunera bideratutako plataformaren diseinua
Makinak segurtasun-babes-mekanismo bat dauka plataforma-eremuan. Dagokion segurtasun-posizioa sakatzen edo zapaltzen denean, plataforma altxatzeko eta jatorrizko posiziora itzultzeko diseinatuta dago, operazio-berme gehigarri bat eskainiz.
Zein dira zehaztapen tekniko nagusiak?
Serigrafia-makina aukeratzeak behar den inprimatze-eremua, produkzio-abiadura, pantaila-markoaren neurriak eta erabilgarri dauden tailerreko utilitateekin hasi behar du. Ondorengo zehaztapenak Green Ohm-ek argitaratutako hiru modeloetan oinarritzen dira.
| Zehaztapena | BS-5070S | BS-6090S | BS-80120S |
|---|---|---|---|
| Inprimatzeko Gehienezko Eremua | 500 × 700 mm | 600 × 900 mm | 800 × 1200 mm |
| Sarearen Gehieneko Eremua | 750 × 1000 mm | 850 × 1200 mm | 1000 × 1500 mm |
| Pantailaren gutxieneko tamaina | 500 × 400 mm | 500 × 400 mm | 500 × 400 mm |
| Inprimatzeko plataformaren tamaina | 600 × 900 mm | 700 × 1100 mm | 900 × 1400 mm |
| Inprimatzeko abiadurarik azkarrena | 1.100 inprimaketa/orduko | 1.000 inprimaketa/orduko | 900 inprimaketa/orduko |
| Laneko aire-presioa | 5–8 | 5–8 | 5–8 |
| Elikatze Hornidura | 380V / 2,25 kW | 380V / 2,65 kW | 380V / 3,7 kW |
| Pisu orokorra | 520 kg | 560 kg | 600 kg |
| Makinaren neurriak | 1300 × 1080 × 1680 mm | 1500 × 1180 × 1680 mm | 1800 × 1380 × 1680 mm |
Hiru konfigurazioek gama praktikoa eskaintzen dute produktu lauen tamaina desberdinetarako. BS-5070S inprimatze-eremu txikiago batean eta zerrendatutako gehienezko abiadura handiagoan zentratzen da, eta BS-80120S-ak inprimatzeko eremu handiena eskaintzen du substratu handiagoetarako. Erosleek piezaren dimentsioak eta benetako produkzio-zikloa kontuan hartu beharko lituzkete, abiadura maximoan soilik oinarritutako makina bat hautatu beharrean.
Zein material eta aplikazio kudeatu ditzake?
Serigrafia laua oso erabilia da fabrikatzaileek substratu zurrun edo nahiko lauetan eredu iraunkor eta argiak behar dituztenean. Makina material eta produktu sorta zabal baterako diseinatuta dago, besteak beste:
- Papera eta txartelak
- Beira akrilikoa eta organikoa
- Burdina eta beste metalezko xafla batzuk
- Zirkuitu inprimatuko plakak
- Filmaren etengailuak
- Zeramikazko lore-papera
- Autoitsasgarriak diren eranskailuak
- Egurrezko kaxak
- Publizitate eta promozio produktuak
- Beste objektu lau eta gogor batzuk
Aldakortasun horri esker, ekipamenduak iragarki, seinaleztapen, elektronika, ontzi, dekorazio produktu eta osagai industrialetan lan egiten duten fabrikatzaileentzat garrantzitsua da. Ekoiztu aurretik, ordea, substratuaren dimentsioak, gainazaleko ezaugarriak, tintaren bateragarritasuna eta pantailaren zehaztapenak egiaztatu behar dira aurreikusitako aplikaziorako.
Nola hobetzen du inprimatzeko eraginkortasuna?
1. Posizionamendu koherenteagoa
Serigrafiaren kalitatea substratuaren kokapenaren eta pantailaren lerrokatzearen araberakoa da. Hutsean xurgatzeko plataformak pieza ziurtatzen laguntzen du, eta doikuntza-funtzio finek, berriz, operadoreei lerrokadura zuzentzeko aukera ematen diete produkzio aurretik.
2. Inprimaketa Mugimendu Kontrolatua
Maiztasun aldakorreko transmisioak inprimatzeko abiadura doitzea ahalbidetzen du, ziklo mekaniko finko batean oinarritu beharrean. Honek malgutasun handiagoa ematen du substratu, tinta edo inprimaketa eredu ezberdinek funtzionamendu-baldintza desberdinak behar dituztenean.
3. Esku-esku-hartze murriztua
Mikroordenagailuen kontrolak, pala pneumatikoen funtzionamenduak eta hutsean xurgatze automatizatuak produkzioan behar diren eskuzko ekintza errepikakorrak murrizten dituzte. Horri esker, ekoizpena errazagoa izan daiteke operadoreen artean estandarizatu.
4. Ekoizpen errepikakorrerako egokia
Orduko 1.100 inprimaketa arteko gehienezko abiadura zerrendatuta dagoenez, ekipamendua produkzio-inguruneetarako diseinatuta dago, non errepika daitezkeen inprimaketa-zikloak eskuz inprimatzea baino garrantzitsuagoa diren.
5. Produktu-estaldura malgua
Hiru makinen tamainak inprimatzeko eremuaren ahalmen desberdinak eskaintzen dituzte. Hortaz, fabrikatzaileek egungo produktuaren dimentsioen arabera konfigurazio bat hauta dezakete etorkizuneko produkzio-baldintzak kontuan hartuta.
Nola aukeratu behar dute erosleek eredu egokia?
Serigrafia makina bat erostea prezioak alderatzea baino gehiago suposatu beharko luke. Ebaluazio egituratu batek gaitasun-desegokiak eta beharrezkoak ez diren ekipamendu kostuak saihesten lagun dezake.
- Berretsi produktuaren gehienezko tamaina:Neurtu inprimatu behar den substratu handiena eta konparatu makinaren inprimatze-eremu maximoarekin.
- Egiaztatu pantaila-markoaren eskakizuna:Ziurtatu hautatutako modeloak zure artelanak eta inprimaketa prozesuak eskatzen dituen sare-markoaren dimentsioak egoki ditzakeela.
- Estimatu ekoizpen-eskaera erreala:Inprimatze-abiadura maximoa erreferentziako zehaztapena da, ez zertan benetako ekoizpen-tasa iraunkorra. Sartu karga, deskarga, ontze eta konfigurazio denbora edukiera kalkuluetan.
- Materialen bateragarritasuna ebaluatu:Ziurtatu makinaren konfigurazioa, pantaila, tinta eta substratua nahi den aplikaziorako egokiak direla.
- Berrikusi tailerraren baldintzak:Egiaztatu potentzia elektrikoa, aire konprimituaren erabilgarritasuna, solairuko espazioa eta makinetarako sarbidearen baldintzak instalatu aurretik.
- Etorkizuneko produktuak kontuan hartu:Produktuen tamainak handituko direla aurreikusten bada, inprimatzeko plataforma handiagoa hautatzeak produkzio-malgutasun gehigarria eman dezake.
Adibidez, publizitate-panel txikiak inprimatzen dituen fabrikatzaile batek baliteke konfigurazio handiena behar ez izatea. Xafla akriliko edo metalezko panel handiagoak ekoizten dituen enpresa batek BS-80120S-ren inprimatze-eremuaren hedapenari etekina atera diezaioke. Aukera egokia, azken finean, produktu-zorroaren eta ekoizpen-fluxuaren araberakoa da.
Zer kontuan hartu behar dute operadoreek funtzionamenduan?
Emaitza koherenteak makinen diseinuaren eta funtzionamendu-praktiken araberakoak dira. Eragiketa-errutina praktikoak honako egiaztapen hauek izan behar ditu:
- Ikuskatu pantaila eta sareko markoa ekoizpena baino lehen.
- Egiaztatu pieza behar bezala kokatuta dagoela hutseko plataforman.
- Egiaztatu pantaila-substratu lerrokatzea produkzio-sorta bat hasi aurretik.
- Egokitu arraspa-presioa inprimatzeko eskakizunen arabera.
- Ezarri inprimatzeko abiadura egokia substraturako eta tinta-sistemarako.
- Sistema pneumatikoak eta elektrikoak zehaztutako funtzionamendu-baldintzetan mantentzea.
- Garbitu inprimatzeko osagai garrantzitsuen tinta-hondarrak ekoiztu ondoren.
- Aldian-aldian ikuskatu gida-errailak, mugitzen diren osagaiak eta elementu pneumatikoak.
Praktika hauek saihes daitezkeen erregistro-akatsak, tinta-transferentzia koherentea eta beharrezkoa ez den geldialdi-denbora murrizten lagun dezakete. Ekoizpen-taldeentzat, operazio-prozedura estandarrak ere erabilgarriak dira emaitza koherenteak mantentzeko, operadore anitzek ekipo bera erabiltzen dutenean.
Maiz egiten diren galderak
Zein da makina honen inprimatze-abiadura maximoa?
Zerrendatutako gehienezko abiadura ereduaren arabera aldatzen da. BS-5070S orduko 1.100 inprimaketara iristen da, BS-6090Sk orduko 1.000 inprimaketara arte eta BS-80120Sk orduko 900 inprimaketara arte. Benetako irteera substratuaren manipulazioaren, inprimatze-baldintzen eta ekoizpen-fluxuaren araberakoa da.
Zein material inprima ditzake makinak?
Makina material lauetarako diseinatuta dago, hala nola papera, plastikoa, akrilikoa, metalezko xaflak, zirkuitu-plakak, film-etengailuak, zeramikazko papera, eranskailu auto-itsasgarriak, txartelak eta egurrezko kaxak.
Makina guztiz automatikoa al da?
Ez. Argitaratutako konfigurazioa serigrafia-makina erdi-automatiko bat da. Mikroordenagailuen kontrola, pala pneumatikoen funtzioak, maiztasun aldakorreko transmisioa eta hutsean xurgatzea konbinatzen ditu, eta oraindik ere operadoreak inplikazioa eskatzen du materialak manipulatzeko eta ekoizpenaren konfigurazioan.
Zein da erabilgarri dagoen inprimatze-eremurik handiena?
BS-80120S-k zerrendatutako gehienezko inprimatze-eremu handiena eskaintzen du 800 × 1200 mm-tan. Bere sareko markoaren gehienezko azalera 1000 × 1500 mm-koa da.
Zein elikadura-iturri behar da?
Argitaratutako zehaztapenek 380 V-ko elikadura hornidura zerrendatzen dute. Potentzia-kalifikazioak BS-5070S 2,25 kW, BS-6090S 2,65 kW eta BS-80120S 3,7 kW dira. Erosleek azken konfigurazio elektrikoa baieztatu beharko dute instalatu aurretik.
Nola laguntzen dio hutsean adsortzioak serigrafiari?
Hutsean xurgatzeak pieza laua inprimatzeko plataforman seguru eusten laguntzen du. Substratuaren kokapen egonkorrak pantailaren lerrokatze koherenteagoa onartzen du eta mugimenduarekin lotutako inprimatze-erroreak murrizten ditu.
Zergatik kontuan hartu Green Ohm pantaila lauan inprimatzeko ekipoetarako?
Ohm berdea Machinery-k dio bere ekoizpen-ikuspegiak ikerketa-gaitasun teknikoa, kalitate-probak, ekoizpen-sistema osoa eta hornikuntza-katearen laguntza uztartzen dituela. Makina bakoitza entregatu aurretik egiaztatzen da, argitaratutako produktuaren informazioa kokapen zehaztasuna, funtzionamendu leuna, inprimatzeko koherentzia eta epe luzeko erabilera industriala azpimarratuz.
Pantaila laua inprimatzeko ekipoak ebaluatzen dituzten fabrikatzaileentzat, erabaki-faktore nagusiak argiak dira: inprimatze-eremua, produkzio-abiadura, pantaila-markoaren ahalmena, substratuaren bateragarritasuna, kontrol-funtzioak, plataformaren egonkortasuna eta tailerren eskakizunak. BS-5070S, BS-6090S eta BS-80120S-ek gaitasun-maila desberdinak eskaintzen dituzte produktuen dimentsio eta ekoizpen-behar desberdinak dituzten fabrikatzaileentzat.
Pantaila laua inprimatzeko linea berri bat planifikatzen ari bazara, lehendik dauden ekipoak ordezkatzen edo makinen konfigurazioak alderatzen badituzu, lortu informazio gehiago Mikroordenagailuz kontrolatutako igogailu lauko serigrafia inprimatzeko makinari buruz eta eztabaidatu zure aplikazioaren eskakizunak Green Ohm-ekin. Zure produktuetara egokitutako ereduak aukeratzeko, zehaztapen teknikoak eta produkzio soluzioetarako,jarri gurekin harremanetangaur eta utzi Green Ohm-ek zure inprimatze-eragiketarako konfigurazio egoki bat identifikatzen lagunduko dizu.
